如何制作建筑模型

形式

建筑模型的形式基本上可分为两类,一类是设计模型,一类是表现模型。设计模型就是以建筑单体的加减和群体的拼接为手段来设计探讨方案。相当于建筑设计的草图,只是以实际制作替代了用笔画。而表现模型,旨在表现已设计完的建筑方案,相当于建筑设计的透视表现图。不同的是一个以实体表现,一个以图面表现。这两种基本形式虽然都是建筑模型,但是它们的性质是不同的。前者的目的在于以空间的形式来推敲和研究设计方案使之更臻完善,不大重规模型的精致和准确,只求整体的基本关系效果。而后者的目的则在于模型表现的直观性、真实性和形象性。要求制作要十分准确和精细。在制作建筑模型时必须明确它们之间的区别和特点。
(一)设计模型设计模型作为建筑设计的一种手段,具有一定的优越性,所以应该被建筑师所掌握和应用。但是要掌握设计模型这样一种手段就必须要做大量的无题模型和有题模型,作为基本训练。所谓无题模型设计,就是指无确定使用要求和单纯的空间、实体的模型设计。其特点是抽象、概括和形式化。在设计过程中,要探求空间的变化、实体的加减以及实体与实体、空间与空间、实体与空间的关系,掌握材料的选择,工具的使用,质感的处理等基本方法。在设计过程中,注重培养抽象、概括和提炼的能力,明确基本概念和运用形式构成法则。无题模型设计是有题模型设计的准备阶段和基础。有题模型设计是指具有一定使用功能的模型设计,其特点是具体、准确和功能化。在设计过程中,按照一定的功能要求来划分、加减空间和实体,注重每一个面体、每一个块体、每一个洞口等要素的具体含义和作用。推敲其间的尺度、比例和对位关系,并按适宜的比例制作,使每一体块和空间的三维坐标尺寸准确无误。在设计制作中,不断加减调整,修改替换,使方案逐步完善和成熟。这时,要求形式与功能有机地结合,材料、色彩、质感等要与形式和功能紧密配合,使模型成为有主题的生动的建筑整体。
(二)表现模型表现模型作为建筑设计的重要表现方法,具有直观性的突出优点和独到的表现力。表现模型的制作不同于设计模型,它是以方案的总图、平面、立面为依据,按照比例进行制作。真材料的选择也要根据原方案的设计构思,并适当加工处理。应该说明的是,表现模型不是单纯的依样复制,其目的在于表现,而其过程却在于方案的完善。当我们把图上的方案实现成实体和空间时,我们会发现这一过程的艰辛和无穷趣味。因为这同样是一个创作。这一创作是否成功,关系到能否准确无误地表现建筑设计的外在形式、环境、构思和建筑的性格、情调。一、工具的选择和使用制作模型的工具有许多,它们并不全是纯粹的模型工具。比如工具刀、双面刀片、单面刀片、钢尺等。这就是说制作模型的工具的选择可以随机应变,针对不同的材料选用不同的工具,有时还得自己动手装配或借助于其他手工艺的工具。下面我们举例说明一些常用工具的选择和使用。

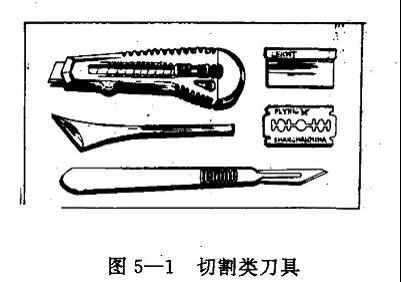

(-)切割类工具1.工具刀这种刀刃快,硬度高。但刀片较厚。因此,一般用来加工、切割硬质聚苯泡沫塑料卿泡沫防震包装板)。见图5-1,工具刀、单面刀片、双面刀片、尖头木刻刀、医用手术刀。

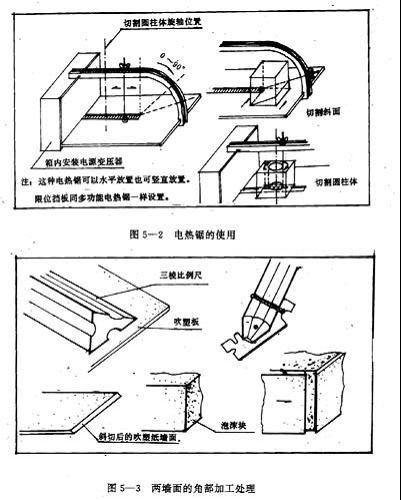

2单面刀片、手术刀这两种刀刃较薄,又有一定硬度,便于操作,是比较理想的切割工具。一般用来加工、切割钢板纸、白板纸等。3.双面刀片双面刀片,刃最薄,是切割吹塑纸的最佳工具。但是,由于双面刀片太软,难以操作。因此,我们常常用剪刀把双面刀片剪成小片,与无芯的铅笔木林失在一起使用,即灵活又安全省力。4.尖头木刻刀这种刀很锋利,硬度高。一般有来刻划有机玻璃板或塑料板(参见图5-l)。5电热锯电热锯由电源变压器、电热丝、电热丝支架、底板、刻度尺等组成。用来切割聚苯泡沫塑料的毛坯,或切割、折弯有机玻璃板、塑料板等
(二)辅助工具1.钢板尺用来作各种刀切割时的定位、定线尺。2.三棱式比例尺即做比例尺也做斜割60o吹塑板、吹塑纸的定位尺。操作方法在作业中介绍(参见图5-3)。3.大头针、乳白胶用做暂时稳固定位和粘接剂。模型公司

制作模型的材料很多,我们选择~些按价格档次介绍给大家,其中包括市场上能够买到的,也包括自己加工或自制的材料。(一)低档材料1.聚苯泡沫塑料块用来切割成建筑模型实体部分的毛坯。也可用泡沫极做简易模型的底盘。2、茶色涤纶纸,茶色不干胶纸用作模型的窗、底盘粘面。3 吹塑板、吹塑纸用作阳台、墙面、地面、道路、台阶、屋顶等。4 绒纸、砂纸用作绿地草坪、步行道、广场等。5 彩色橡皮块、海绵用作汽车、树木等配景。以上几种材料价格低,易加工制作。一般视为同一档次的模型材料。这些材料灵活配合使用,可快速制成比较理想的设计模型或表现模型。
(二)高档材料1.有机玻璃各种颜色的有机玻璃是制作底盘、水面、建筑玻璃窗、墙面、台阶踏步等的好材料。2.茶色玻璃和茶色镜面玻璃是制作底盘、建筑的玻璃窗和大面积镜面玻璃的理想材料。3.银色、金黄色箔纸用作建筑的铝合金装饰、往及装饰图案、字样等。4各种墙壁纸用作建筑墙面、屋顶等。5细纹绢与钢板纸配合使用,作建筑的墙面。在选择材料的过程中,除了要注意价格的档次,加工制作的难易快慢程度外,还必须注意材料的质感、色彩的搭配。注意底盘、配景对建筑立体的烘托陪衬作用。
1.吹塑纸的加工(1)用作斜坡屋顶、壁砖墙面、圆柱饰面的吹塑纸的加工:选择适当颜色的吹塑纸,用钢板尺和大头针在吹塑纸上画下间距在1毫米左右的条纹,表示斜坡屋顶的瓦纹或铁皮屋面的纹理。且纹理方向与坡向一致。也可表示墙面壁砖的纹理,且纹理为水平方向。或表示圆柱的饰面,且纹理为竖直方向。(2)用作广场、停车场、人行步道的地面加工:选择深灰色或其他颜色的吹塑纸,按照事先设计的地面纹理图案,用钢板尺和大头针来刻画加工。可采取规则图案和不规划图案,表示细致地面和粗糙地面。2.壁纸用作墙面的加工处理选择适当颜色和质感的壁纸,裁剪下一面墙大小的一块,背面与等大的一块吹塑纸粘接好,待白胶干后在正面用铅笔轻轻地画好窗洞的位置,然后用钢板尺和手术刀依次刻掉每个窗洞,这样就加工成墙面了。3.细纹绢墙面的加工将细纹绢用稀释后的乳白胶粘在钢板纸上,待干后在钢板纸一面用细铅笔轻轻画上窗洞的位置,然后用手术刀刻掉窗洞,这样就加工成了细纹绢的墙面。
4.锡箔纸的加工(l)金属、不锈钢柱:将银色或金黄色的铝箔纸任平局以一个细铁针或何针为芯卷成一个小圆筒,再将其展平,裁下一定的长度后,重新卷成空心筒,按设计的柱子粗细调整好,并粘接好接头处。这样就加工好一个金属饰面的柱子。(2)馆金字样的加工:将率按一定的大小和字体书写在硫酸纸上,再将金箔正面向上放在硫酸纸上,然后同时将重叠的两张纸一起翻过来,并在下面放几张软纸整好。用圆珠笔在透过来的字迹上重新用力描写,将字迹印在金箔上,再将金箔上的字迹剪下,即加工成馆金字。(3)作铝合金门窗:将银色箔纸压平后粘在白板纸上,待白胶干后,用大头针在箔纸正面面上门窗捱,然后用手术刀刻画成铝合金门窗框,再将其粘在深颜色作为玻璃的材料上,即加工成铝合金门富了。5.有机玻璃的加工(1)角尖头木刻刀,在茶色或蓝色有机玻璃上刻画窗子,然后在条痕上涂白色水粉,再将有机玻璃擦干净,就加工成大玻璃面或地面。(2)用尖头木刻刀将白色或深灰色3-4毫米厚的有机玻璃,先以60o斜向按一定的间距刻下半透的刀痕,再以90”垂直割断,使其断面呈锯齿形,这样就加工成不同比例的台阶踏步。(3)将透明塑料板在电热丝加热下,弯折成弧形拱或各种角度,就加工成天窗、均窗和透光风雨篷。模型公司
上加工工具及墙面的处理参见图5—3、图5—4。

一、平整地面的底盘做法平整地面的底盘是以木制底盘为基面,在大面粘上城纸、吹塑纸或有机玻璃、茶色玻璃。这种底盘一般以深红色、深灰色绒纸作地面的草坪绿化,再以深灰色吹塑纸粘硬地面,即道路广场的地面;也可先粘有机玻璃,再于其上粘城纸作为绿化草坪。
二、土丘坡地的底盘做法土丘坡地的底盘是在木制底盘的基础上,拨土丘坡地的等高线以泡沫块,吹塑纸为填充物,垫起坡度,粘接牢固后再铺上地面材料。模型公司
三、有水面的底盘做法通常用有机玻璃来做水面的材料,方法是将有机玻璃铺在底板上,再将地面材料粘在其上并赝手术刀刻藏水面部分。还可以在水面上点缀一些单石以活跃气氛。

四、有大面积广场的底盘做法广场可以吹塑纸、砂纸、有机玻璃、茶色玻璃为地面材料,并按以上介绍的相应加工方法,刻画成不同质感的纹理,然后粘在底板上。这几种材料各有特点。吹塑纸可加工成各种纹理,质感粗糙,以衬托建筑物的光清华美。在砂纸的正面画上规整的格子,色彩调和,质感中粗且不反光。感觉稳定,是较真实的地面处理方法。有机玻璃或茶色玻璃做地面,质感光滑坚硬,加之反光较强,便于表现城市繁华的景观和气氛。地面与建筑的反光和倒影相映生辉,多用于大型公共建筑、商场、文化娱乐中心的广场地面处理。
一、规划设计模型的建筑物做法规划设计模型的建筑物,般是以泡沫塑料块为材料,按照比例切割制成建筑物的体块,并以不同颜色的吹塑纸为材料粘其表面,以区别建筑物的性质和建设时期。例如,规划设计中的公共建筑一般为红色调,预建建筑为浅色调,比较明艳醒目,旧有建筑为蓝灰色调,比较沉稳。规划设计模型的建筑物不求精雕细刻,它表现的不是单体建筑的构思,而着重于规划设计:道路交通、功能分区、群体组合。因此,重点表现建筑物的归类属性,使人一目了然。
二、设计模型的建筑物做法设计模型的性质和作用在前面已经介绍过了,这里不再重复。作为设计模型的建筑,应力求概括简洁,易于修改。因此,一般以泡沫块为材料,按照设计构思切成建筑物体块,拼凑起建筑群体,在此基础上再以加法、减法的方式进行切割、粘接,逐渐修改完善设计方案。不同于规划设计的是设计模型的建筑可随设计的深入逐步细致地调整加工建筑物的窗口、门洞、表面色彩、质感和玻璃窗的颜色。这些细加工不必面面俱到,只要能表现或示意出构思效果也就可以了。
三、表现模型的建筑物做法(一)任筑物实体的做法前面介绍过用泡沫塑料切割加工做建筑的实体,另外还可以用吹塑板粘接成空心的建筑构架。后者的做法,可以透明材料做窗和门,并在建筑内的空心中装配照明小灯,以表现建筑在夜晚时的灯光效果。结合外部环境的灯光照明,使建筑与城市的夜景相映成辉。(二)窗与入口的做法建筑物的窗与入口是设计的重点,也是表现的重点。富门的材料可分为透明材料与非透明材料两种。透明材料一般指涤纶纸、茶色玻璃、有机玻璃、塑料板、彩色片等。非透明材料,一般指吹塑纸,彩色相纸、不干胶纸、深色卡片纸等。做法大致相同。先将玻璃材料粘在建筑实体上,再将刻好的墙面材料粘在上面。大面积玻璃窗的作法参考材料的加工处理部分。即镜面玻璃和铝合金门窗的做法。(三)墙面的做法在介绍墙面材料时,已粗略讲述后墙面的做律。墙面在建筑物的立面上所占面积较大,整个建筑的色调基本由墙面的色彩来控制。因此,在选择材料时,一定要考虑色彩质感的因素。另外,用吹塑纸、白卡纸作墙面,还可以在上面作进一步的质感纹理、色彩加工,使建筑模型更形象逼真。用壁纸、卡纸和细纹绢纸作墙面,一定要在背面垫上一层吹塑纸,以增加墙面的厚度。(四)姚檐、阳台及户外疏散梯的做法建筑物的挑檐、阳台及户外疏散楼梯一般以吹塑纸、吹塑板为材料制作。挑檐是将吹塑纸直接粘在墙面或屋顶上。阳台是用三小片切制好的吹塑纸粘接而成。也可以将吹塑板切割成长方块,尺寸与整个阳台一致,再粘接在窗下墙上。这种作法简便省时,是制作住宅、宾馆、公寓模型常用的方法。室外流散梯一般将吹塑纸切划成小片,再用双面刀片从中分成两片,这样逐个制成梯的踏板和护板,粘接后便作成疏散楼梯。(五)墙面装饰、广告牌,文字的做法模型的建筑物上经常要做局部装饰、广告牌、文字等,特别是商业建筑,这些标志就更显得重要,除在第二节讲过的金银箔纸的加工外,这里还介绍一些其他方法。用吹塑纸作特殊处理是比较常见的。将特殊颜色的吹塑纸加工成一定形式的纹理,或切割成一定形象的徽标、字样,粘接在建筑物墙面上,亦可用大头针穿起来插在建筑物的女儿墙上,作为标牌题字。由于吹塑纸的色彩均不够明艳醒目,作标志不甚理想,因此,也常用有机玻璃、木干胶纸作徽标。用有机玻璃加工成一定形象后就可直接粘在建筑上。而不干胶纸则是先粘在厚纸或吹塑纸上,再加工成一定形象粘在建筑上。这两种做法都有色彩明艳夺目的效果,比较理想。(六)还筑物的组接与固定建筑物的组接一般采用大头针和乳白胶,先在建筑物的联接面上涂上白胶,再逐次粘接并用大头针穿插固定。待白胶干后,取下大头针,再用同样方法粘接后一起粘在底盘上。如果建筑物与底盘接触处有空隙,不稳定,可在其间填充吹塑纸势平。模型公司

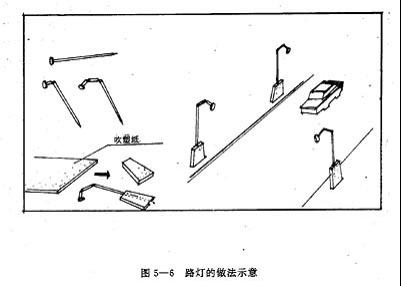

环境的配置与做法一.道路、路灯的做法车行道、步行道和小区庭院,园林中的小径是城规和建筑设计中常见要素。道路所采用的材料,前面已经介绍过,除吹塑纸、砂纸外,还可采用墙壁纸等。车行道色彩比较重,以衬托道路上的车辆。人行道多划分成规则的网格。园林小径以不规则纸片粘贴,以示不规则石板路面。路灯可用大头针将头甜弯,再将针尖插在一片切好的吹塑纸之间,然后粘在路边即可。参见图5一6。

二、绿化的做法建筑模型的绿化大致分为道路绿化和园林绿化。道路绿化以行道树为主,增设草坪花坛。园林绿化以点线面为组合方式,配合草坪、花坛、水池。树一般以泡沫海绵为材料,剪成球形、圆锥形、倒圆台形、自由形及片块等。可用彩水染成各种颜色,待干后配置在道路、园林上。三、雕塑小品的做法雕塑小品在建筑模型中起点缀环境,丰富构思,活跃气氛的作用。它所采用的材料也是非常灵活的。色彩也丰富明艳得多。一般用金银箔纸、有机玻璃、吹塑纸、吹塑板、泡沫块等。小品包括一切路标牌示、符号、汽车站台、雨篷、座椅、花地喷泉等。对于这些小品的制作,需要平时多收集材料,灵活使用,并要求制作简便,感觉精巧,恰到好处。四、车辆的做法车辆在模型中起点缀强调作用,有时又起到提示作用。例如主要干道的车量多一些,停车场的车辆也要相对多一些,这样就起到了提示作用。车辆一般以香橡皮、泡沫块、吹塑纸、吹塑板、木干胶纸为材料。将香橡皮按照比例切成一定的形状即可粘在道路上。泡沫块、吹塑板或叠加的吹塑纸也可切割成车的形状,再在上面粘上色彩鲜艳的吹塑纸或不干胶纸,即可作为车辆粘在道路或广场上。
模型的色彩、保存与拍摄一、注重形式美的模型色彩模型的形式美是模型设计与制作的一个重要方面。有意识强调某一色调,强调对比效果会使模型更具表现力和审美情趣。因此,注重形式美的色彩使用就显得格外重要。模型的色调一般是在调和中求对比,争取有一个统一的色调母题。这时就要求建筑物、绿化、地面、道路有一个统一的主调来协调。例如,以红色为基调,很可能以深红色为绿化,灰色为道路、地面。从而使整个模型统一在一个气氛中,并注意在统一中适当加以对比。如红色主调中以乳白色作建筑物墙面的颜色,建筑就显得更挺拔、醒目。深红色的基调、茶色玻璃窗、浅色建筑墙面,使整个模型协调中富于对比变化,突出主要角色,并带有形式美的装饰效果。二、注重实际形象的模型色彩强调建筑的真实形象、色彩和质感,是达到模型的直观真实效果的基本要求。因此,在设计制作中,遵从实际颜色,注重实际效果,也是十分重要的。例如综合医院的设计,建筑以乳白色墙面为主调,用深绿色绒纸作绿化草坪,点缀黄绿色的树木,形成接近实际效果的色彩环境,气氛宁静清新又赋生机,有力地表现出医院设计中环境心理的构思主题。三、模型的保存模型的集中保存大多是以格架的方式。就像书架存书一样,作成一定尺寸的格架来存放模型。这种方法即防尘又节省空间。另外一种就是单独存放随时观赏,易于搬迁的保存方法。即用透明度较好的塑料板贴成一个透明罩,罩在模型上,既能防止损坏、防灰尘又能随时观赏,点缀房间。模型公司
模型的拍摄拍摄模型有多种方式方法,这里着重介绍模型拍摄的角度和光的使用。(-)模型的拍摄角度拍摄模型一般是从多个角度中选择几个比较重要、肯定的角度来拍摄。如建筑设计的表现模型,往往着重摄取一两个主要立面的透视角度,并且以低视点为主。这样拍出的照片就更接近人观察建筑的自然角度,也就更有参考价值和说服力。在几个低角度拍片之外,还需有一个俯角拍摄,以便在没有模型的情况下,’能了解建筑总平面及环境设计的情况。所谓肯定的角度是指具有一定内涵和表现力的角度,且构图比较理想。这样的照片更有表现力和收藏价值。另外,规划设计的模型则常采用俯角拍摄,意在一目了然地表现规划布局。但因俯角的角度不同,其照片也各有特点。一般坡地上的规划,取较小的俯角,平地上的规划取较大的俯角。通常不采用从上到下的垂直拍摄角度,这样布局虽表现得清楚,但各单体建筑的高低体量却很难表现。(二)光的使用拍摄模型最好使用自然光照射,如自然光不足,也可采用灯光照明。但最好不要用闪光灯拍摄。因为闪光灯的射向与相机拍摄角度一致,即光从正面射向被拍景物,这种用光方式很难表现出建筑本身的体量关系和光影变化。照片平淡模糊,没有表现力。因此,光线照射方向应与拍摄方向成一定角度。~般水平夹角在45”左右,可根据实际情况适当调整。水平方向和垂直方向的光线角度,使建筑的优美体块和轮确线在光影的作用下得以充分表现。模型拍摄用具除相机、支架、变焦镜头、灯具外,还应准备台板、衬布等。也可用其他模型的群聚为背景,体现城市的景观环境,或用草坪绿叶为背景表现绿地与建筑相结合的优美环境。但背景是起衬托作用的,不应过分显耀夺目。
